Modulo Cargador Ups 12v Tipo C 15w 3a 18650 Lx-2bups Boost

Información del producto

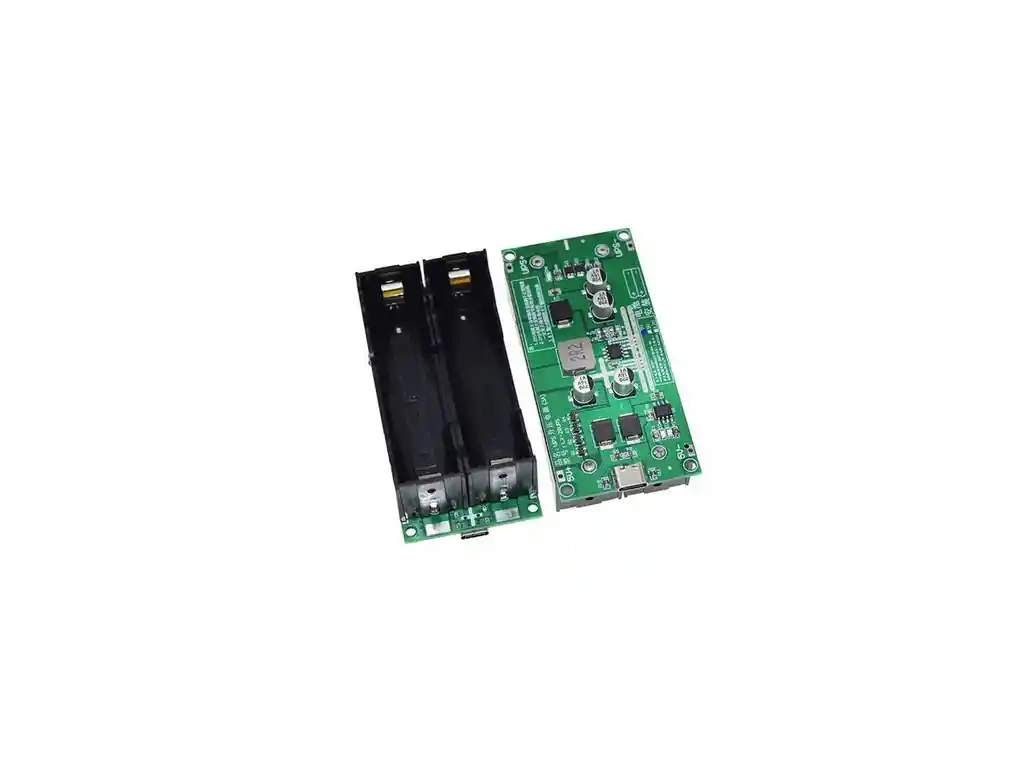

Módulo de carga elevadora de batería de litio 18650 tipo C de 15 W y 3 A, convertidor de fuente de alimentación UPS de alta potencia de carga rápida de 5 V, 9 V y 12 V. El módulo UPS-15W permite la conmutación fluida entre la fuente de alimentación externa y la fuente de alimentación dual de la batería (sin retardo), ideal para sistemas de alimentación ininterrumpida, como equipos y medidores de CC de baja potencia. Además, se autoinicia tras un corte de energía y se autocarga al recibirla. El módulo UPS-15W integra cuatro funciones prácticas: carga de batería de litio, protección de la batería de litio, salida de refuerzo y conmutación UPS. Además, está equipado con una interfaz de carga micro USB universal, entrada directa de CC de 5 V para cargar la batería de litio, un LED bicolor que indica el estado de carga y una luz verde completa que indica que la carga se detiene automáticamente. El módulo está equipado con dos soportes para baterías 18650 de alta calidad para elegir. Descripción de la función: 1. Función UPS: Al encender la fuente de alimentación, esta suministra energía directamente a la carga a través del circuito de refuerzo y carga simultáneamente la batería de litio. Al interrumpirse la alimentación, la batería se activa automáticamente para suministrar energía a la carga a través del circuito de refuerzo. 2. Circuito de refuerzo: Potencia máxima de hasta 20 W, potencia nominal de hasta 15 W, circuito de refuerzo BOST, MOS integrado de alta corriente de 12 A, eficiencia de hasta el 96 %, consumo estático del módulo de 25 mA, salida opcional de 5 V/9 V/12 V. (Se recomienda una carga inferior a 15 W en condiciones normales. Salida de 5 V: corriente de 3 A, salida de 9 V: corriente de 1,6 A, salida de 12 V: corriente de 1,2 A). 3. Protección de la batería de litio: Protección contra sobrecarga, sobredescarga, sobretemperatura y sobrecorriente (si, por error, entra en estado de protección y no emite señal tras un cortocircuito, se activará automáticamente y restablecerá la señal al conectarla a un cargador de 5 V). 4. Tamaño del módulo: 89 x 42 x 22,4 mm (caja de batería con parche posterior) Instrucciones de uso: 1. Al utilizarlo como SAI, es necesario instalar una batería para garantizar que la fuente de alimentación de entrada de 5 V tenga suficiente potencia, que la salida se mantenga activa en tiempo real y que la batería pueda reiniciarse en cualquier momento incluso si se corta la alimentación. 2. Si se desea ahorrar energía con el SAI, se debe soldar el indicador de salida después de realizar todas las pruebas. Esto puede reducir el consumo de corriente en más de diez mA sin afectar la salida normal del circuito, lo que resulta en un mayor ahorro de energía. 3. Durante el uso y la operación, la placa puede activarse y entrar en estado de protección sin salida debido a diversas razones (contacto incorrecto, conexión incorrecta, etc.). Tras la resolución de problemas, conecte el puerto de carga de la placa a 5 V para cargarla y vuelva a encenderla. Se puede activar la resalida. 4. La fuente de alimentación de carga de 5 V utilizada por usuarios individuales utiliza un condensador de salida relativamente grande. Este condensador puede continuar descargándose después de apagar la alimentación, lo que provoca una caída lenta de la tensión de alimentación, lo que provocará que la placa se apague. No se conmutó la alimentación de la batería rápidamente. En tal caso, puede conectar una resistencia de descarga de 1K en paralelo al puerto de entrada de 5 V. 5. Si desea aumentar la capacidad de la batería del módulo SAI, puede usar varias celdas en paralelo; así, las demás funciones no se verán afectadas. LA COMPRA INCLUYE: 1X MODULO CARGADOR UPS 12V TIPO C 15W 3A 18650 LX-2BUPS
